Hệ Thống Làm Mát Nhà Xưởng bằng màng cooling pad và quạt hút

1. Hệ thống làm mát bằng màng Cooling Pad là gì?

Khái niệm cơ bản

Hệ thống làm mát bằng màng Cooling Pad là một phương pháp làm mát công nghiệp ứng dụng hiện tượng bay hơi nước tự nhiên để hạ nhiệt độ không khí. Hệ thống này thường được gọi là hệ thống làm mát áp suất âm, bởi nó kết hợp chặt chẽ giữa màng giấy trao đổi nhiệt (Cooling Pad) ở một đầu xưởng và dàn quạt hút công nghiệp công suất lớn ở đầu đối diện.

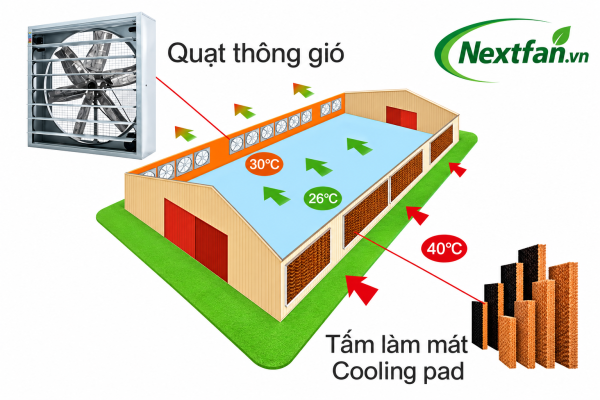

Nguyên lý hoạt động (Bay hơi nước tự nhiên)

Cách thức hệ thống này vận hành rất khoa học nhưng lại vô cùng tự nhiên và đơn giản:

• Tạo áp suất âm: Dàn quạt hút công nghiệp được bật lên, liên tục hút không khí nóng, bụi bẩn và khí thải từ bên trong xưởng đẩy ra ngoài. Quá trình này làm áp suất bên trong xưởng giảm xuống thấp hơn so với môi trường bên ngoài, tạo thành môi trường áp suất âm.

• Trao đổi nhiệt qua màng nước: Do sự chênh lệch áp suất, không khí tươi từ bên ngoài sẽ tự động tràn vào xưởng. Tuy nhiên, trước khi vào, luồng khí này buộc phải đi xuyên qua các tấm màng giấy Cooling Pad đang được tưới ướt đẫm nước.

• Hạ nhiệt độ sâu: Tại đây, nước trên màng giấy hấp thụ nhiệt năng từ không khí nóng và bay hơi. Luồng không khí sau khi đi qua màng nước sẽ được lọc sạch bụi bẩn và giảm nhiệt độ mạnh mẽ. Khí mát lan tỏa khắp không gian xưởng, mang lại cảm giác dễ chịu, giúp nhiệt độ bên trong có thể giảm từ 5°C đến 10°C so với ngoài trời.

2. Cấu tạo chi tiết của hệ thống

Một hệ thống làm mát áp suất âm hoàn chỉnh và vận hành trơn tru bao gồm 4 cụm linh kiện cốt lõi:

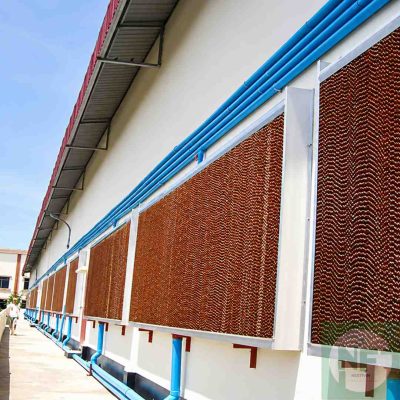

Tấm làm mát (Cooling Pad)

Đây là bộ phận quan trọng nhất đóng vai trò trực tiếp hạ nhiệt. Tấm Cooling Pad được làm từ nhiều lớp giấy sóng đặc biệt, xen kẽ nhau và dán lại bằng keo chịu nước. Cấu trúc tổ ong giúp tối đa hóa diện tích tiếp xúc giữa nước và không khí. Một tấm Cooling Pad chất lượng cao sẽ có khả năng thẩm thấu nước tuyệt đối, không bị biến dạng khi ướt và được phủ lớp chống rêu mốc, chống mục nát để tăng tuổi thọ.

Khung máng nước

Khung máng có nhiệm vụ cố định các tấm Cooling Pad và tạo thành một vòng tuần hoàn nước khép kín. Khung thường được gia công từ Inox 304, Inox 201 hoặc hợp kim nhôm để chống rỉ sét trong môi trường ẩm ướt liên tục. Hệ thống máng bao gồm máng trên (phân phối nước chảy đều xuống màng) và máng dưới (thu hồi nước thừa đưa về bể chứa).

Quạt hút công nghiệp

Được ví như “trái tim” của toàn bộ hệ thống, quạt hút quyết định đến lưu lượng gió và áp suất âm tạo ra. Quạt hút công nghiệp thường là loại có sải cánh lớn (như dòng quạt vuông 1380x1380mm), vỏ bằng tôn mạ kẽm chống ăn mòn, cánh quạt bằng inox hoặc nhựa POM/FRP có độ bền cao. Motor quạt phải là loại lõi đồng 100%, đảm bảo chạy liên tục 24/7 mà không bị quá nhiệt.

Hệ thống máy bơm, ống dẫn và tủ điện điều khiển

• Máy bơm tuần hoàn: Hút nước từ bể chứa, đẩy lên máng phân phối nước phía trên tấm Cooling Pad.

• Ống dẫn: Hệ thống ống nhựa PVC dẫn nước gọn gàng, kín kẽ.

• Tủ điện: Trung tâm điều khiển toàn bộ hệ thống, bao gồm các aptomat, rơ-le nhiệt, thiết bị cảnh báo mất pha, ngắn mạch để bảo vệ động cơ an toàn tuyệt đối. Có thể tích hợp cảm biến nhiệt độ để tự động bật/tắt quạt theo nhu cầu.

3. Ưu và nhược điểm của hệ thống (Góc nhìn minh bạch)

Bất kỳ hệ thống công nghiệp nào cũng có tính hai mặt. Việc nắm rõ ưu, nhược điểm sẽ giúp chủ đầu tư ứng dụng đúng chỗ, đúng cách.

Ưu điểm vượt trội của màng Cooling Pad

• Tiết kiệm chi phí đầu tư đột phá: So với việc lắp đặt hệ thống điều hòa trung tâm (Chiller, VRV), chi phí vật tư và thi công hệ thống Cooling Pad chỉ bằng khoảng 1/3.

• Chi phí vận hành “siêu rẻ”: Điện năng tiêu thụ của hệ thống này chủ yếu đến từ các motor quạt hút và máy bơm nước. Thực tế chứng minh, tiền điện hàng tháng chỉ bằng 1/10 so với dùng máy lạnh cho cùng một diện tích.

• Không gian mở, cấp khí tươi liên tục: Máy lạnh bắt buộc xưởng phải đóng kín mít, khiến không khí dễ bị tích tụ vi khuẩn và mùi hôi. Ngược lại, hệ thống Cooling Pad liên tục hút khí cũ ra và cấp 100% khí tươi, giàu oxy vào trong, cực kỳ tốt cho sức khỏe người lao động.

• Thi công nhanh, bảo trì dễ dàng: Quá trình lắp ráp diễn ra nhanh chóng, không cần đập phá kết cấu nhiều, không làm gián đoạn dây chuyền sản xuất hiện tại.

Hạn chế cần biết & Cách khắc phục

• Tăng độ ẩm trong không khí: Vì sử dụng nguyên lý bay hơi nước, luồng gió thổi vào xưởng sẽ mang theo độ ẩm nhất định (tăng khoảng 5% – 10%).

  • Cách khắc phục: Không vận hành bơm nước vào những ngày trời mưa, độ ẩm không khí ngoài trời đã bão hòa (chỉ cần bật quạt hút để thông gió). Lựa chọn nhà thầu có khả năng tính toán chuẩn xác lưu lượng gió để luồng khí luân chuyển nhanh, không gây tích tụ hơi sương.

• Yêu cầu vệ sinh định kỳ: Tấm màng giấy nếu để lâu ngày không vệ sinh có thể bám bụi, đóng phèn hoặc sinh rêu, làm giảm hiệu quả làm mát và gây mùi hôi.

  • Cách khắc phục: Định kỳ 2-3 tháng xịt rửa màng pad bằng vòi áp lực nhẹ. Sử dụng tấm lưới lọc bụi phía ngoài và chọn loại tấm Cooling Pad có màng đen chống rêu.

4. Ứng dụng thực tế: Ngành nào nên và không nên lắp đặt?

Hệ thống này rất đa dụng, nhưng để tối ưu nhất, bạn cần xác định đặc thù ngành nghề của mình:

Các ngành cực kỳ phù hợp (Nên lắp đặt):

• Ngành công nghiệp nhẹ và nặng: Xưởng may mặc, dệt da, đóng giày, xưởng cơ khí, xưởng ép nhựa, sản xuất bao bì, gia công mộc, xưởng hàn… Nơi có lượng nhiệt tỏa ra từ máy móc lớn, môi trường nhiều bụi và mùi.

• Nông nghiệp & Chăn nuôi: Trang trại chăn nuôi heo, gà mô hình khép kín; các nhà màng, nhà lưới trồng lan, trồng rau thủy canh sinh thái.

• Không gian thương mại/dịch vụ mở: Gara sửa chữa ô tô, xưởng giặt là, nhà hàng ăn uống không gian mở, trung tâm tiệc cưới ngoài trời có mái che.

Các ngành KHÔNG nên lắp đặt (Cần cân nhắc kỹ):

• Các nhà máy sản xuất linh kiện điện tử vi mạch cao cấp (yêu cầu độ ẩm cực thấp để chống tĩnh điện và rỉ sét mạch).

• Kho bảo quản thực phẩm khô, xưởng sản xuất giấy thành phẩm, xưởng sấy nông sản (những nơi kỵ nước và độ ẩm cao).

5. Dự toán chi phí lắp đặt hệ thống làm mát màng Cooling Pad mới nhất

Đây chắc chắn là phần mọi chủ doanh nghiệp quan tâm nhất. Chi phí lắp đặt một hệ thống làm mát không có một mức giá cố định cào bằng, nhưng có thể ước lượng để lập ngân sách.

Báo giá tham khảo theo diện tích xưởng

Để làm mát hiệu quả một không gian nhà xưởng (chiều cao trung bình từ 4m – 6m), chi phí đầu tư trọn gói (bao gồm vật tư, thiết bị và nhân công lắp đặt) thường dao động trong khoảng:

• Từ 25.000.000 VNĐ đến 35.000.000 VNĐ / 1.000 m3 thể tích.

• Ví dụ: Một nhà xưởng diện tích 1.000m2, cao 5m (Thể tích = 5.000 m3), chi phí đầu tư dự kiến sẽ rơi vào khoảng 125.000.000 VNĐ – 175.000.000 VNĐ cho toàn bộ hệ thống từ A-Z.

(Lưu ý: Mức giá trên chỉ mang tính chất tham khảo tương đối. Nếu dùng máy lạnh công nghiệp cho diện tích này, chi phí có thể lên tới hàng tỷ đồng).

Các yếu tố ảnh hưởng đến báo giá chính xác

1. Vị trí địa lý và kết cấu xưởng: Xưởng tường xây kiên cố hay vách tôn? Vị trí lắp ráp có cần thuê xe nâng, xe cẩu hay giàn giáo đặc biệt không?

2. Lựa chọn vật tư: Sử dụng quạt khung tôn kẽm hay quạt khung Inox? Tấm Cooling Pad tiêu chuẩn hay loại chống rêu mốc cao cấp? Tủ điện điều khiển dùng linh kiện LS (Hàn Quốc) hay thiết bị phổ thông?

3. Mức độ tản nhiệt của xưởng: Xưởng may mặc (ít sinh nhiệt) sẽ cần ít quạt hơn so với xưởng cơ khí, xưởng đúc nhựa (sinh nhiệt cực cao).

6. [Góc chuyên gia] Lưu ý sống còn khi thi công hệ thống

Dưới góc độ kỹ thuật, kỹ sư chuyên ngành khuyến cáo các chủ đầu tư tuyệt đối không được “lắp đặt đại khái”. Hệ thống chỉ phát huy tác dụng khi tuân thủ 2 nguyên tắc sống còn sau:

• Tính toán lưu lượng gió (Airflow) chính xác: Đây là yếu tố cốt lõi. Cần áp dụng công thức tính thể tích xưởng (Dài x Rộng x Cao) nhân với số lần tuần hoàn trao đổi khí trong 1 giờ (Air Exchange Rate). Đối với xưởng bình thường cần 40-50 lần/giờ, xưởng khói bụi nóng cần 60-70 lần/giờ. Từ tổng lưu lượng gió này mới chia ra để mua đúng số lượng quạt hút công nghiệp và mét vuông tấm màng Pad cần thiết. Thiếu quạt sẽ không mát, dư quạt sẽ lãng phí điện năng.

• Vị trí đối lưu: Quạt hút và dàn màng nước Cooling Pad bắt buộc phải đặt đối diện nhau để tạo ra dòng chảy không khí quét qua toàn bộ chiều dài xưởng. Tránh đặt ở các góc chết hoặc bị vướng rào cản lớn (như phòng kín, máy móc quá cao) cản trở hướng gió.

7. Lắp đặt hệ thống làm mát chuyên nghiệp cùng Nextfan

Đầu tư vào hệ thống làm mát nhà xưởng là khoản đầu tư cho sức khỏe người lao động và năng suất bền vững của doanh nghiệp. Để hệ thống hoạt động êm ái, hạ nhiệt sâu và bền bỉ qua nhiều năm, việc lựa chọn một đơn vị thi công uy tín, am hiểu kỹ thuật là điều kiện tiên quyết.

Tự hào là đơn vị cung cấp thiết bị và thi công giải pháp thông gió làm mát hàng đầu, Nextfan mang đến cho doanh nghiệp của bạn sự an tâm tuyệt đối:

• Thiết bị chính hãng, chất lượng cao: Cam kết sử dụng quạt hút công nghiệp motor lõi đồng và tấm Cooling Pad chống rêu siêu bền.

• Tư vấn bằng tâm thế kỹ sư: Đội ngũ kỹ thuật, dẫn đầu bởi kỹ sư Nghị cùng các cộng sự, sẽ tiến hành khảo sát đo đạc thực tế, tính toán bằng phần mềm chuyên dụng để đưa ra bản vẽ và dự toán tối ưu chi phí nhất. Không thừa thãi, không vẽ vời.

• Bảo hành thần tốc: Xử lý sự cố 24/7, không làm gián đoạn tiến độ sản xuất của xưởng.

Đừng để cái nóng ngột ngạt bào mòn năng lực cạnh tranh của doanh nghiệp bạn.

👉 Liên hệ ngay với chúng tôi để được khảo sát tận nơi và nhận Bảng dự toán chi phí MIỄN PHÍ!

• Hotline / Zalo tư vấn kỹ thuật: 0913.834.085

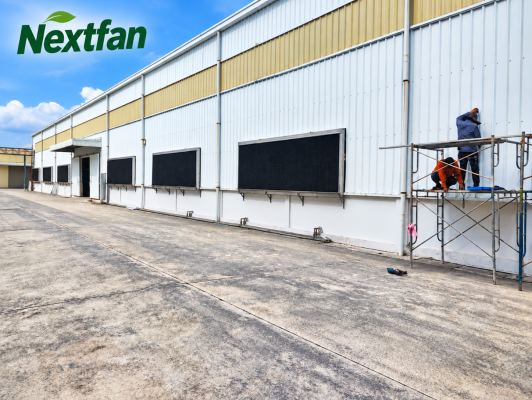

MỘT SỐ CÔNG TRÌNH LẮP ĐẶT HỆ THỐNG LÀM MÁT NHÀ XƯỞNG

Công trình tại KCN Sông Mây, Trảng Bom, Đồng Nai

Công trình ở KCN Sóng thần 3, Bình Dương

Và nhiều công trình khác. Ngoài ra, nếu không gian mở có nhiều cửa thì sử dụng phương pháp làm mát nhà xưởng bằng máy làm mát sẽ đạt hiệu qua cao hơn nhiều.
