Quạt tản nhiệt công nghiệp FZY-4

Quạt tản nhiệt công nghiệp FZY-4 là dòng quạt hướng trục motor rotor ngoài của Nextfan, cánh và motor liền khối, có lưới bảo vệ kèm tai bắt để lắp thẳng vào dàn trao đổi nhiệt, dàn ngưng, tủ điện hoặc vách máy. Dòng FZY-4 có 5 cỡ cánh từ 300 đến 500 mm, công suất 130 đến 420 W, lưu lượng gió 2.200 đến 6.500 m³/giờ, tốc độ 1400 vòng/phút. Giá từ 1.275.000 đ.

Quạt tản nhiệt công nghiệp FZY-4 là gì?

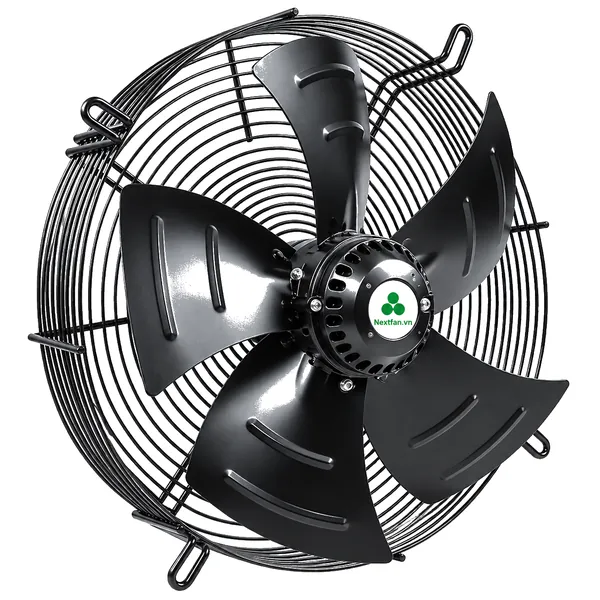

FZY-4 là quạt hướng trục cỡ nhỏ và vừa dùng để đẩy gió qua bề mặt cần giải nhiệt. Motor kiểu rotor ngoài nằm gọn trong bầu cánh ở giữa, cánh quạt gắn trực tiếp lên vỏ motor nên quạt rất mỏng, không cần bệ đỡ hay dây đai. Phía trước là lưới thép sơn đen dạng vòng tròn, có các tai bắt để bắt vít cố định lên khung thiết bị.

Trong mã hàng, số ở giữa (300, 350, 400, 450, 500) là đường kính cánh tính bằng mm; số 4 ở cuối là motor 4 cực, tương ứng tốc độ 1400 vòng/phút ở tất cả các model. Model FZY-300-4 dùng điện 220 V, các model từ FZY-350-4 trở lên dùng điện 380 V.

Bảng thông số và giá quạt tản nhiệt FZY-4

Giá dưới đây là giá tham khảo cho từng model. Thuế VAT, phí vận chuyển và giá cho đơn hàng số lượng lớn được báo cụ thể khi đặt hàng.

Kích thước lắp đặt (đường kính lưới, khoảng cách lỗ bắt vít, chiều sâu quạt) được Nextfan gửi kèm báo giá để bạn khoét lỗ và bố trí trên thiết bị cho đúng.

Đặc điểm nổi bật

• Motor rotor ngoài, cánh liền motor: kết cấu gọn và mỏng, lắp được ở những chỗ hẹp như mặt dàn ngưng hay vách tủ.
• 5 cỡ cánh 300 – 500 mm: chọn theo kích thước dàn và lưu lượng cần, từ 2.200 đến 6.500 m³/giờ.
• Lưới bảo vệ có tai bắt: lưới thép vòng tròn che kín mặt cánh, tai bắt giúp cố định quạt nhanh bằng bu lông.
• Độ ồn công bố theo từng model: từ dưới 61 dB (FZY-300-4) đến dưới 74 dB (FZY-500-4), giúp bạn tính trước mức ồn khi lắp gần khu vực làm việc.
• Tốc độ 1400 vòng/phút: tất cả model dùng motor 4 cực cùng tốc độ, dễ thay thế và dự phòng.
• Hai lựa chọn điện: FZY-300-4 chạy điện 220 V một pha; FZY-350-4 đến FZY-500-4 chạy điện 380 V ba pha.

Ứng dụng của quạt tản nhiệt FZY-4

• Dàn ngưng tụ, kho lạnh, máy làm lạnh: đẩy gió qua dàn ống đồng – lá nhôm để thải nhiệt.
• Bộ trao đổi nhiệt, két làm mát: giải nhiệt dầu, nước hoặc khí trong máy móc công nghiệp.
• Tủ điện, tủ biến tần, phòng máy nhỏ: hút hơi nóng ra ngoài, giữ nhiệt độ ổn định cho thiết bị điện.
• Máy sấy, máy móc sản xuất: lắp trên vách máy để lưu thông không khí hoặc làm nguội sản phẩm.
• Thông gió cục bộ: lắp trên vách ngăn, ô cửa nhỏ cho khu vực cần thay đổi không khí với lưu lượng vừa phải.

Quạt tản nhiệt FZY-4 dùng cho không khí ở nhiệt độ thông thường. Nếu cần hút khí nóng nhiệt độ cao hoặc khói, hãy xem bài quạt hướng trục chịu nhiệt. Với môi trường có hơi dung môi hoặc bụi dễ cháy nổ, cần dùng thiết bị phòng nổ chuyên dụng; vui lòng liên hệ Nextfan để được tư vấn riêng.

Chọn model FZY-4 phù hợp

Có ba yếu tố cần xác định trước: lưu lượng gió thiết bị cần (thường ghi trong thông số của dàn hoặc máy), kích thước ô lắp quạt và nguồn điện tại chỗ.

• FZY-300-4 (130 W, 2.200 m³/h, 220 V): dàn nhỏ, tủ điện, nơi chỉ có điện một pha. Giá thấp nhất trong dòng.
• FZY-350-4 (150 W, 2.750 m³/h) và FZY-400-4 (180 W, 4.100 m³/h): dàn ngưng và bộ trao đổi nhiệt cỡ vừa, dùng điện 380 V.
• FZY-450-4 (230 W, 5.150 m³/h) và FZY-500-4 (420 W, 6.500 m³/h): dàn lớn, kho lạnh, máy cần lưu lượng gió cao.

Ví dụ (minh họa, giả định): một dàn trao đổi nhiệt yêu cầu khoảng 8.000 m³/giờ có thể dùng hai quạt FZY-400-4 (2 x 4.100 = 8.200 m³/giờ) hoặc kết hợp FZY-500-4 với FZY-300-4 (6.500 + 2.200 = 8.700 m³/giờ). Lưu lượng trong bảng là lưu lượng của quạt; khi lắp vào dàn có lá tản nhiệt dày, lưu lượng thực tế sẽ thấp hơn do sức cản, vì vậy nên chọn dư một chút hoặc gửi thông số dàn để Nextfan tính giúp.

Lắp đặt và sử dụng an toàn

• Kiểm tra điện áp trước khi đấu: FZY-300-4 dùng 220 V, các model còn lại dùng 380 V. Đấu sai điện áp có thể làm hỏng motor.
• Kiểm tra chiều gió sau khi đấu điện: với quạt 380 V, nếu gió thổi ngược chiều mong muốn thì đảo hai dây pha.
• Bắt chặt tất cả tai lưới lên khung cứng để quạt không rung; chừa khoảng hở đủ để gió vào và ra.
• Đấu nối qua aptomat và thiết bị bảo vệ phù hợp, do thợ điện có chuyên môn thực hiện.
• Ngắt điện hoàn toàn trước khi vệ sinh hoặc tháo lưới; không đưa tay, dụng cụ vào lưới khi quạt đang quay.
• Vệ sinh cánh và lưới định kỳ: bụi bám làm cánh mất cân bằng, quạt rung, ồn và giảm lưu lượng.

Bảo hành và giao hàng

Quạt tản nhiệt công nghiệp FZY-4 được bán kèm chính sách bảo hành của Nextfan; thời hạn bảo hành cụ thể được ghi trên báo giá và hợp đồng. Chi tiết xem tại Chính sách bảo hành và Chính sách giao hàng. Nextfan giao hàng toàn quốc.

Câu hỏi thường gặp

Quạt tản nhiệt FZY-4 có mấy model?

Có 5 model theo đường kính cánh: FZY-300-4, FZY-350-4, FZY-400-4, FZY-450-4 và FZY-500-4, công suất từ 130 đến 420 W, lưu lượng từ 2.200 đến 6.500 m³/giờ.

Giá quạt tản nhiệt FZY-4 là bao nhiêu?

FZY-300-4 giá 1.275.000 đ, FZY-350-4 giá 1.665.000 đ, FZY-400-4 giá 1.770.000 đ, FZY-450-4 giá 2.115.000 đ và FZY-500-4 giá 2.415.000 đ. Báo giá chính thức gồm VAT và vận chuyển được gửi khi bạn liên hệ.

Model nào dùng được điện 220 V?

Trong dòng FZY-4, chỉ FZY-300-4 dùng điện 220 V. Các model FZY-350-4 đến FZY-500-4 dùng điện 380 V ba pha.

Quạt tản nhiệt có dùng để hút khói nóng được không?

Không. FZY-4 dùng cho không khí ở nhiệt độ thông thường. Để hút khói hoặc khí nóng nhiệt độ cao, cần chọn quạt chịu nhiệt chuyên dụng.

Có thể thay quạt FZY-4 cho dàn ngưng đang dùng quạt hãng khác không?

Được, nếu cùng đường kính cánh, cùng điện áp, lưu lượng tương đương và khoảng cách lỗ bắt phù hợp. Hãy gửi ảnh nhãn quạt cũ và kích thước lỗ bắt để Nextfan kiểm tra trước.

Liên hệ báo giá

Hotline / Zalo: 0913.834.085 – Email: nguyencongnghi@gmail.com. Gửi cho Nextfan thông số thiết bị cần giải nhiệt, kích thước ô lắp và nguồn điện sẵn có, kỹ thuật sẽ tư vấn model và số lượng phù hợp. Xem thêm các dòng quạt hướng trục công nghiệp và quạt thông gió công nghiệp của Nextfan.
