Quạt hướng trục 20HP: bài toán cấp gió bù và cửa lấy gió

Quạt 20HP (khoảng 15 kW) hút hoặc thổi từ khoảng 40.000 đến hơn 71.000 m³/h. Với lượng gió lớn như vậy, câu hỏi quan trọng nhất không phải là chọn model nào, mà là: không khí bù vào từ đâu? Quạt chỉ chạy đúng thông số khi có đủ cửa lấy gió. Thiếu cửa, quạt mạnh mấy cũng không đạt lưu lượng.

Quạt hút ra thì khí vào từ đâu?

Quạt hút đưa không khí ra ngoài, nên cùng lúc phải có một lượng không khí tương đương đi vào. Nếu công trình kín, không khí bù đi vào qua các khe cửa, khe tường, hoặc những đường không mong muốn. Khi đó:

• Quạt chạy trong điều kiện thiếu gió bù nên lưu lượng thực tế thấp hơn catalog.
• Cửa ra vào bị hút, khó mở, kêu rít.
• Không khí có thể bị hút ngược từ nơi không mong muốn.

Vì vậy với quạt 20HP nên thiết kế cửa lấy gió riêng ngay từ đầu.

Cửa lấy gió cần rộng bao nhiêu?

Công thức: diện tích cửa = lưu lượng (m³/s) ÷ tốc độ gió qua cửa (m/s), trong đó 1 m³/h = 1/3.600 m³/s.

Ví dụ minh họa với lưu lượng 60.000 m³/h và tốc độ gió qua cửa khoảng 2,5 m/s:

1. 60.000 ÷ 3.600 = 16,7 m³/s.
2. 16,7 ÷ 2,5 = 6,7 m² diện tích thông thoáng.

Tốc độ 2,5 m/s ở đây là giá trị minh họa, tốc độ thiết kế thực tế tùy công trình. Chớp gió, lưới chắn côn trùng, cửa cuốn chỉ cho gió đi qua một phần diện tích, nên diện tích cửa thực tế phải lớn hơn con số tính ra.

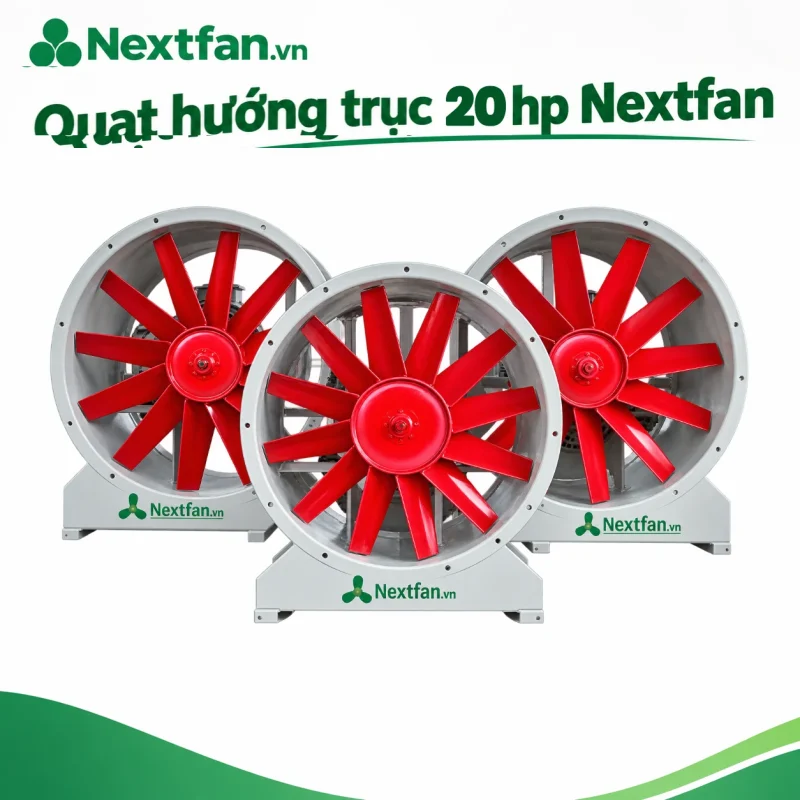

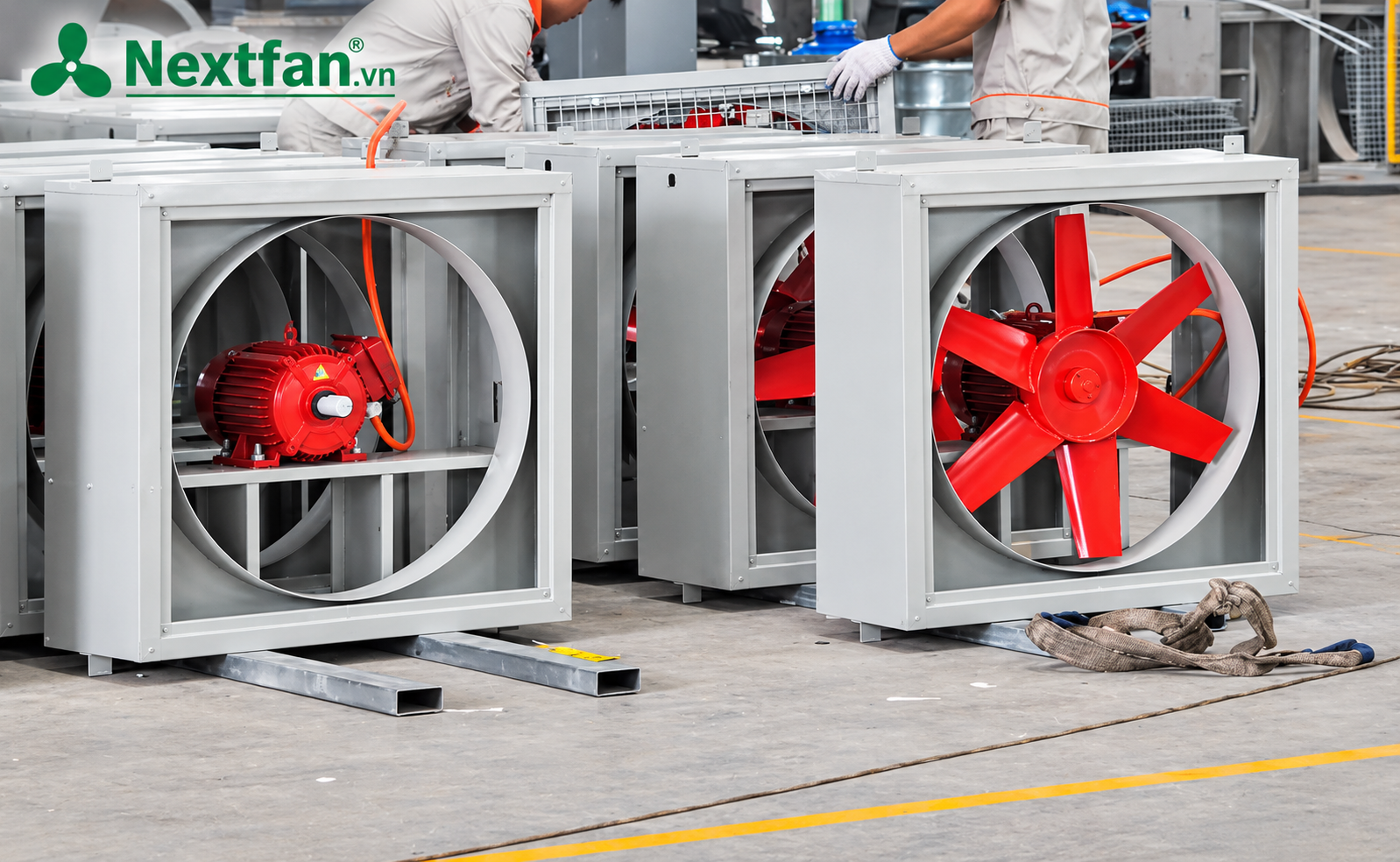

Các model quạt hướng trục 20HP (khoảng 15 kW) của Nextfan

Bảng dưới đây ghép lưu lượng cao nhất của từng model với diện tích cửa lấy gió tối thiểu ở tốc độ 2,5 m/s (tính theo công thức trên).

Hiện cỡ 15 kW nằm ở dòng quạt hướng trục trực tiếp POG. Model 18,5 kW (khoảng 25HP) lớn hơn một bậc, không nằm trong bài này. Giá xem ở trang sản phẩm hoặc gọi 0913.834.085.

Đặt cửa lấy gió ở đâu?

• Xa cửa xả: đặt cửa cấp gió ở phía đối diện quạt để gió đi hết chiều dài không gian, thay vì chạy tắt từ cửa gần quạt.
• Tránh hút lại khí thải: quạt xả khí bẩn, nóng hoặc có mùi thì cửa lấy gió phải cách xa cửa xả, không để khí thải quay lại.
• Có thể kết hợp nhiều cửa nhỏ: nếu mặt bằng không có một mảng tường lớn, chia thành nhiều cửa miễn tổng diện tích thông thoáng đủ.

Cột áp 379 đến 696 Pa nghĩa là gì?

Cột áp cao cho phép quạt thắng được trở lực của lưới, chớp gió, ống gió ngắn. Nhưng cửa lấy gió quá nhỏ cũng là một dạng trở lực: nó đẩy điểm làm việc của quạt về phía lưu lượng thấp, đúng như cách đọc đặc tuyến trong bài quạt hướng trục 10HP.

Năm số đo cần có trước khi chọn quạt 20HP

1. Lưu lượng gió cần thay (từ thể tích và số lần trao đổi khí, xem hướng dẫn tính toán lưu lượng gió và cột áp).
2. Diện tích thông thoáng thực tế của các cửa có thể làm cửa lấy gió.
3. Vị trí cửa xả và cửa lấy so với nhau.
4. Chiều dài, số co của ống gió nếu có.
5. Nguồn điện 3 pha 380V và dung lượng sẵn có. Về chi phí điện của quạt công suất lớn xem bài quạt hướng trục 15HP.

Để Nextfan tính cùng bạn

Gửi bản vẽ mặt bằng hoặc vài ảnh chụp công trình, cùng kích thước các cửa hiện có, Nextfan sẽ tính lưu lượng, diện tích cửa lấy gió và đề xuất model. Đơn vị sản xuất trực tiếp, hơn 15 năm kinh nghiệm, trên 500 công trình, bảo hành 18 tháng.
