Quạt hướng trục 25HP: cách khởi động và điều khiển
12
Th10
Th10
Quạt 25HP (khoảng 18,5 kW) là cỡ mà việc cho quạt chạy đã là một bài toán điện. Dòng khởi động của động cơ lớn có thể gấp nhiều lần dòng chạy bình thường, làm sụt áp, nhảy aptomat, thậm chí ảnh hưởng thiết bị khác trong xưởng. Bài này không bàn nhiều về chọn lưu lượng, mà về cách khởi động và điều khiển quạt cho đúng.
Nội dung

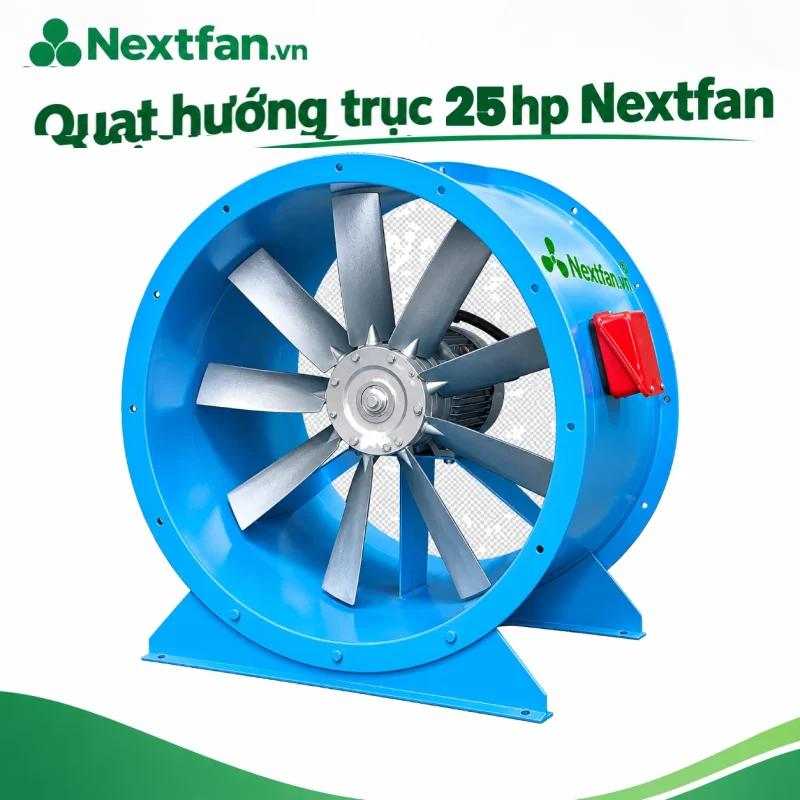

Hai model quạt hướng trục 25HP của Nextfan
Ở mức 18,5 kW, Nextfan hiện có hai model thuộc dòng quạt hướng trục trực tiếp POG:
| Model | Tốc độ (v/p) | Lưu lượng (m³/h) | Cột áp (Pa) |
|---|---|---|---|
| POG 10A | 1.450 | 61.911 ~ 48.808 | 601 ~ 721 |
| POG 12A | 960 | 76.742 ~ 62.856 | 444 ~ 493 |
So hai model: POG 12A cho lưu lượng cao hơn khoảng 24%, nhưng cột áp thấp hơn khoảng 26 đến 32%. Hệ thống ống nhiều trở lực nghiêng về POG 10A, thông gió thẳng cần lưu lượng lớn nghiêng về POG 12A. Model 22 kW (khoảng 30HP) lớn hơn một bậc, không nằm trong bài này. Giá xem ở trang sản phẩm hoặc gọi 0913.834.085.
Dòng điện của quạt 18,5 kW
Công thức: dòng điện ≈ công suất ÷ (√3 × điện áp × cos φ × hiệu suất).
Ví dụ ước tính với điện 3 pha 380V, cos φ khoảng 0,85, hiệu suất khoảng 0,9 (giả định):
18.500 ÷ (1,732 × 380 × 0,85 × 0,9) ≈ 37 A.
Đây chỉ là con số ước tính để hình dung. Dòng định mức thực tế xem trên nhãn động cơ.
Bốn cách khởi động quạt 25HP
Nếu khởi động trực tiếp với dòng khởi động gấp khoảng 6 lần dòng định mức, quạt sẽ kéo khoảng 220 A trong thời gian ngắn lúc khởi động. Do đó thường chọn một trong các phương pháp sau:
| Phương pháp | Dòng khởi động (tham khảo) | Ưu điểm | Hạn chế |
|---|---|---|---|
| Khởi động trực tiếp | Khoảng 5 đến 7 lần dòng định mức | Đơn giản, rẻ | Sụt áp, sốc cơ khí, cần lưới điện mạnh |
| Sao-tam giác | Khoảng 1/3 so với trực tiếp (ví dụ khoảng 74 A) | Rẻ, bền, dễ sửa | Có giai đoạn chuyển mạch, cần động cơ đấu tam giác khi chạy |
| Khởi động mềm | Giới hạn theo cài đặt, thường vài lần dòng định mức | Êm, cài được thời gian tăng tốc | Đắt hơn sao-tam giác, không chỉnh được tốc độ khi chạy |
| Biến tần | Khoảng 1 đến 1,5 lần dòng định mức | Khởi động êm nhất, chỉnh được lưu lượng, tiết kiệm điện | Chi phí cao nhất, cần xử lý nhiễu và tản nhiệt tủ |
Các con số dòng khởi động là giá trị tham khảo chung, thực tế phụ thuộc động cơ và thiết bị cụ thể.
Chọn cách khởi động theo tình huống
- Quạt chạy liên tục, ít đóng cắt, lưới điện đủ mạnh: sao-tam giác thường đủ dùng.
- Lưới điện yếu hoặc dùng máy phát: nên dùng khởi động mềm hoặc biến tần để tránh sụt áp.
- Cần chỉnh lưu lượng theo ca, theo nhiệt độ: biến tần, và đồng thời tiết kiệm điện (xem bài quạt hướng trục 15HP).
- Đóng cắt nhiều lần trong ngày: ưu tiên khởi động mềm hoặc biến tần để giảm sốc cơ khí lên cánh và ổ bi.
Bảo vệ và những điều cần xác nhận
- Bảo vệ động cơ: rơ le nhiệt hoặc bảo vệ quá tải, bảo vệ mất pha, ngắn mạch.
- Cách đấu dây động cơ: nếu dùng sao-tam giác, cần xác nhận động cơ có đủ đầu dây và đấu tam giác ở điện áp 380V.
- Dây dẫn và aptomat: chọn theo dòng định mức và chiều dài kéo dây, không chỉ theo công suất.
- Vị trí tủ điện: đặt gần quạt, thoáng, tránh bụi và hơi nước.
Nhờ Nextfan tư vấn cấu hình điện
Gửi thông tin nguồn điện, vị trí lắp và yêu cầu vận hành cho Nextfan, kỹ thuật sẽ đề xuất model và phương án khởi động phù hợp. Đơn vị sản xuất trực tiếp, hơn 15 năm kinh nghiệm, trên 500 công trình, bảo hành 18 tháng.
