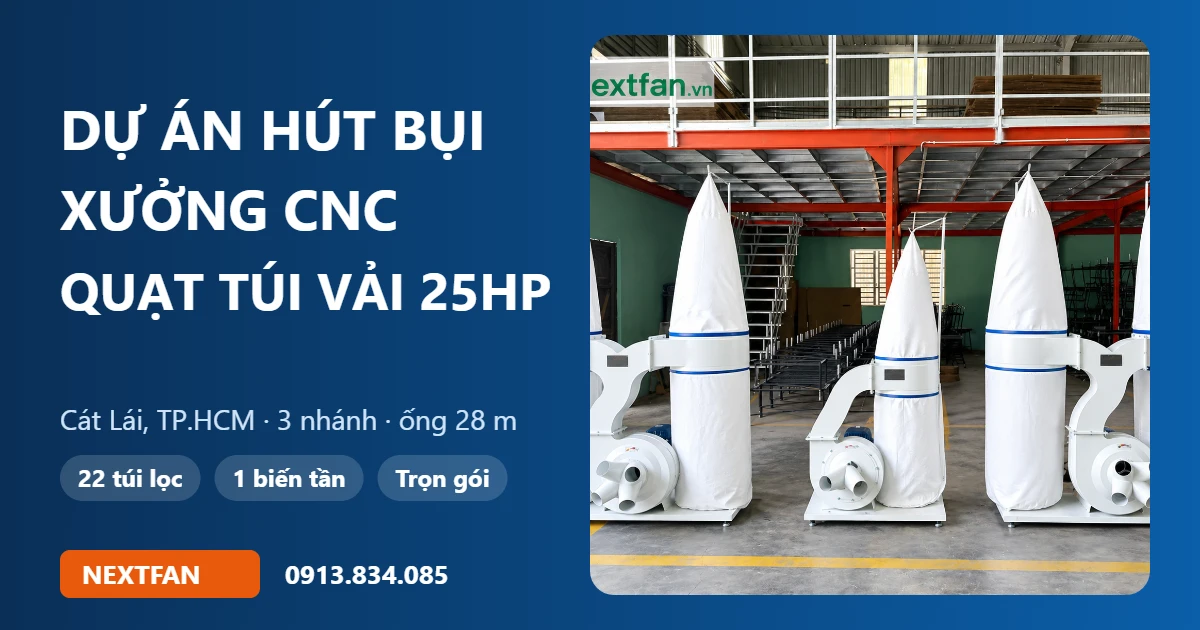

Dự án quạt hút bụi túi vải 25HP cho xưởng CNC và dán cạnh tại Cát Lái
12
Th10
Th10
Bụi mịn bay đầy xưởng, công nhân nghỉ việc vì bụi. Đó là tình trạng của xưởng anh Thắng ở Cát Lái, TP. Hồ Chí Minh trước khi Nextfan lắp hệ thống quạt hút bụi túi vải 25HP. Bài này ghi lại thông tin dự án: thiết bị, cách bố trí đường ống, cách điều khiển và chi phí, để bạn tham khảo khi xưởng của mình có nhu cầu tương tự.
Nội dung
Thông tin dự án
| Hạng mục | Chi tiết |
|---|---|
| Chủ đầu tư | Anh Thắng, xưởng tại Cát Lái, TP. Hồ Chí Minh |
| Nguồn bụi cần hút | 2 máy CNC và 1 máy dán cạnh |
| Thiết bị | Quạt hút bụi túi vải 25HP |
| Túi lọc | 18 túi Ø400 và 4 túi Ø600 (tổng 22 túi) |
| Đường ống | Khoảng 28 m, chia 3 nhánh |
| Điều khiển | 1 biến tần |
| Chi phí lắp đặt | Trọn gói 120 triệu đồng |
Tình trạng xưởng trước khi lắp
Máy CNC và máy dán cạnh tạo ra nhiều bụi mịn. Khi chưa có hệ thống hút, bụi bay khắp xưởng. Theo chủ xưởng, công nhân đã nghỉ việc vì bụi. Với xưởng sản xuất, bụi mịn không chỉ là vấn đề vệ sinh. Nó ảnh hưởng đến sức khỏe người lao động, đến việc giữ chân thợ và đến chất lượng sản phẩm.
Giải pháp Nextfan triển khai
Một hệ thống chung cho 3 nguồn bụi
Thay vì mỗi máy một thiết bị hút riêng, hệ thống dùng một quạt hút bụi túi vải 25HP phục vụ cả ba máy qua đường ống khoảng 28 m chia 3 nhánh: một nhánh cho mỗi máy CNC và một nhánh cho máy dán cạnh. Cách làm này gọn hơn về mặt bằng và dễ vận hành, bảo trì tại một chỗ.
Bộ lọc túi vải: 18 túi Ø400 và 4 túi Ø600
Bụi mịn của máy CNC và dán cạnh cần bộ lọc giữ được bụi nhỏ. Hệ thống dùng 22 túi lọc, gồm 18 túi Ø400 và 4 túi Ø600, để giữ bụi trước khi khí ra ngoài. Công nghệ lọc túi vải xem thêm cẩm nang hệ thống lọc bụi túi vải và các dòng quạt hút bụi túi vải của Nextfan.
Một biến tần điều khiển quạt
Hệ thống dùng một biến tần để điều khiển quạt. Với hệ nhiều nhánh, biến tần giúp khởi động êm, và điều chỉnh tốc độ quạt theo số máy đang chạy hoặc khi túi lọc bám bụi. Cơ chế chi tiết xem quạt hút bụi 1 pha hay 3 pha, khi nào cần biến tần.

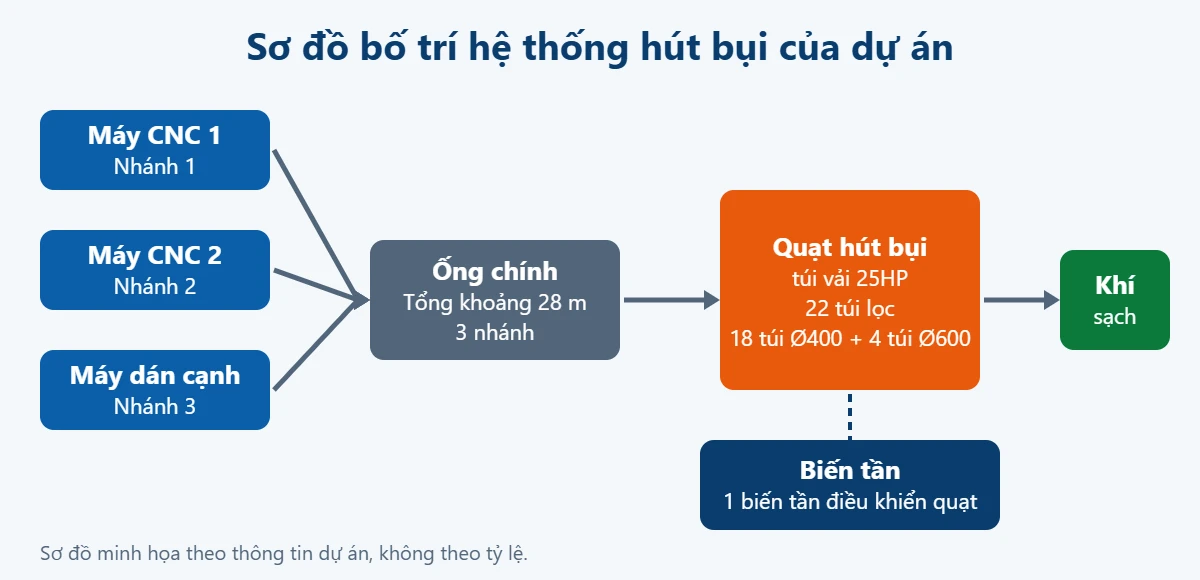

Sơ đồ bố trí
Kết quả
Theo phản hồi của anh Thắng sau khi hệ thống đi vào hoạt động, xưởng không còn bụi mịn bay như trước, người lao động làm việc trong không khí sạch hơn. Dự án hiện chưa có số đo nồng độ bụi trước và sau, nên bài chỉ nêu đánh giá của chủ xưởng.
Chi phí
Chi phí lắp đặt trọn gói của hệ thống này là 120 triệu đồng. Mỗi công trình có chi phí khác nhau, tùy số máy cần hút, chiều dài và đường kính ống, công suất quạt và số lượng túi lọc.
Những điểm áp dụng cho xưởng tương tự
- Tính theo số máy chạy cùng lúc, không cộng tất cả máy một cách máy móc. Xem quạt hút bụi xưởng gỗ: chọn công suất 3HP, 5HP, 7,5HP, 10HP.
- Đặt quạt đúng vị trí so với bộ lọc để quạt bền và hệ giữ được bụi. Xem quạt hút bụi đặt trước hay sau bộ lọc.
- Bảo trì định kỳ quạt và túi lọc để hệ không yếu dần. Xem bảo trì quạt hút bụi và quạt hút bụi bị yếu: cách đo để tìm đúng nguyên nhân.
Xưởng của bạn cũng cần hút bụi mịn?
Gửi cho Nextfan 5 thông tin dưới đây, kỹ thuật sẽ tư vấn cấu hình và báo giá:
- Số và loại máy phát sinh bụi, máy nào chạy cùng lúc.
- Mặt bằng xưởng và khoảng cách từ máy đến vị trí đặt thiết bị lọc.
- Loại bụi (gỗ, MDF, kim loại, nhựa).
- Nguồn điện tại xưởng.
- Ngân sách dự kiến và thời gian cần hoàn thành.
Nextfan sản xuất trực tiếp, hơn 15 năm kinh nghiệm, trên 500 công trình, khảo sát tại công trình.
