Quạt ly tâm cao áp truyền động trực tiếp hay gián tiếp: so sánh và cách chọn

Khi chọn quạt ly tâm cao áp, câu hỏi đầu tiên của nhiều kỹ sư và chủ xưởng là: nên lấy quạt truyền động trực tiếp hay gián tiếp? Hai kiểu này khác nhau ở cách động cơ nối với cánh quạt, kéo theo khác biệt về giá, kích thước, bảo dưỡng và môi trường làm việc. Bài này so sánh cụ thể dựa trên các dòng quạt Nextfan đang sản xuất, để bạn chọn đúng ngay từ đầu.

Nextfan là đơn vị sản xuất quạt công nghiệp với hơn 15 năm kinh nghiệm, đã tham gia hơn 500 công trình. Thông số trong bài lấy từ trang sản phẩm; phần nhận định theo kinh nghiệm sẽ được ghi rõ.

Hai kiểu truyền động khác nhau thế nào?

Truyền động trực tiếp

Cánh quạt gắn thẳng vào trục động cơ. Động cơ và cánh quay cùng tốc độ, nên quạt gọn, ít chi tiết chuyển động, không có dây đai hay gối đỡ riêng. Đại diện trong danh mục của Nextfan là dòng quạt ly tâm cao áp 9-26A, ký hiệu chữ A là truyền động trực tiếp.

Truyền động gián tiếp

Cánh quạt nằm trên trục riêng, được động cơ kéo qua một bộ truyền động. Nextfan có hai biến thể thường gặp:

• Qua dây đai (curoa) và gối đỡ: dòng quạt ly tâm cao áp chuyển động gián tiếp QLGT, gồm thân, miệng hút, miệng thổi, cánh 12 lá, trục ngâm dầu, dây đai và động cơ.

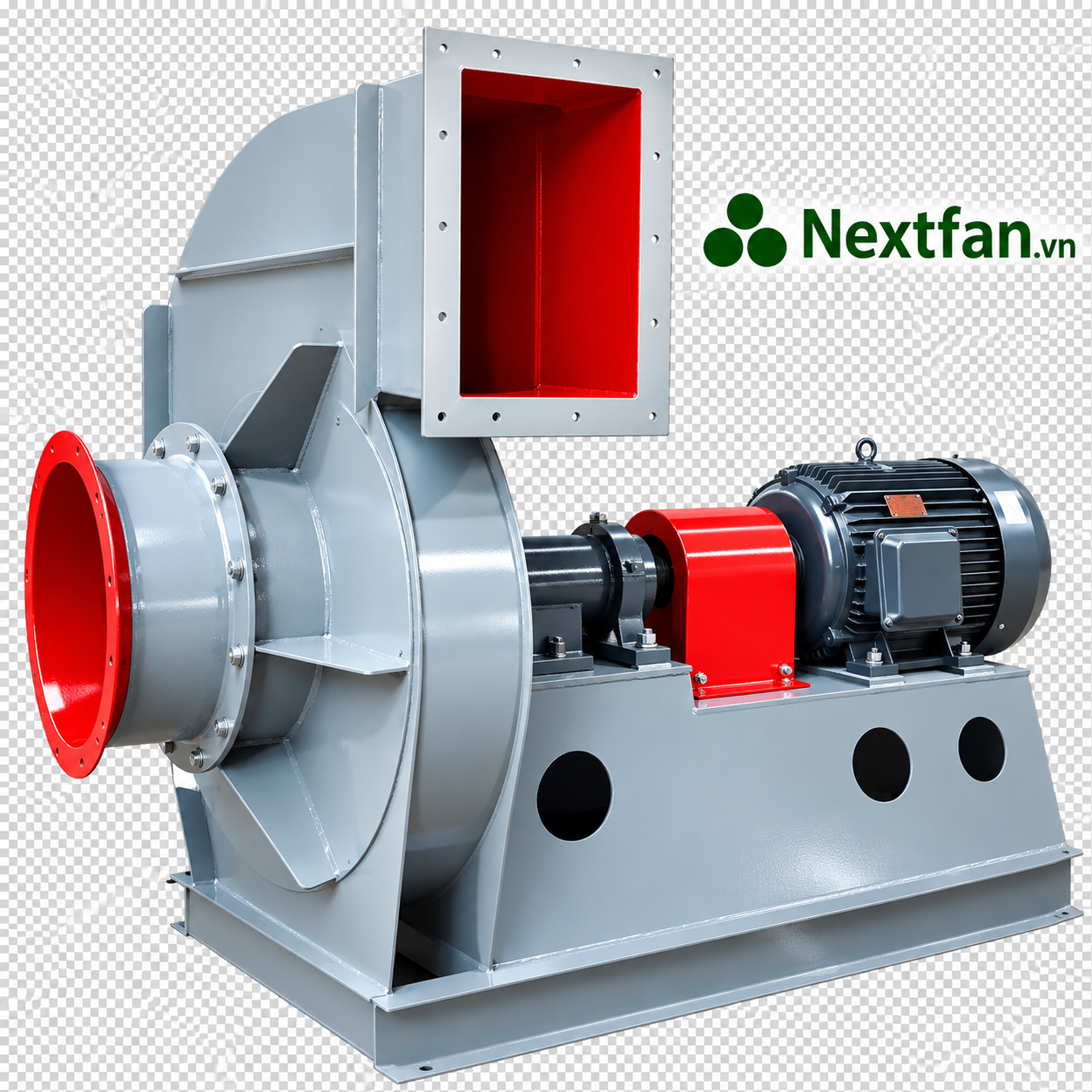

• Qua khớp nối: dòng 9-19D và 9-26D, hậu tố D biểu thị truyền động gián tiếp qua khớp nối, cho phép đặt động cơ tách khỏi buồng gió.

Bảng so sánh nhanh

Lưu ý: cột áp và công suất trong bảng là giới hạn của từng dòng cụ thể, không phải giới hạn của kiểu truyền động. Một quạt trực tiếp công suất nhỏ cho cột áp thấp hơn quạt gián tiếp cỡ lớn chủ yếu vì cỡ quạt, không vì kiểu truyền động.

Khi nào nên chọn truyền động trực tiếp?

• Khí tương đối sạch, bụi nhỏ: động cơ nằm gần luồng khí nên tránh môi trường bụi hạt lớn hoặc hóa chất ăn mòn.
• Nhiệt độ dòng khí vừa phải: trang sản phẩm 9-26A khuyến cáo nhiệt độ dòng khí dưới 80°C.
• Mặt bằng hẹp: quạt gọn, dễ bố trí.
• Muốn ít bảo trì: không có dây đai, không có gối đỡ cần tra dầu.
• Ngân sách ban đầu thấp: trong bảng giá hiện nay, các model 9-26A bắt đầu từ khoảng 7,95 triệu đồng.

Ứng dụng điển hình của dòng trực tiếp gồm thổi cấp khí cho lò đốt, lò hơi, hút bụi công nghiệp trong điều kiện khí sạch, vận chuyển vật liệu nhẹ và thông gió cưỡng bức trong không gian kín.

Khi nào nên chọn truyền động gián tiếp?

• Cần tách động cơ khỏi dòng khí: khi khí có bụi nhiều, hơi hóa chất hoặc nhiệt độ cao hơn mức quạt trực tiếp chịu được, bảo vệ động cơ là ưu tiên.
• Cần cột áp và lưu lượng rất lớn: các cỡ 7.1D đến 16D của 9-19D và 9-26D chạy công suất đến hàng trăm kW, chỉ làm được ở dạng gián tiếp.
• Muốn linh hoạt đổi tốc độ: với dòng dùng dây đai, thay puly là đổi được vòng tua quạt mà không phải thay động cơ.
• Công trình nặng, vận hành liên tục: luyện kim, nồi hơi, thủy tinh, sấy, vận chuyển nguyên liệu trong chế biến thực phẩm và sản xuất giấy bao bì.

Với dòng QLGT, trang sản phẩm ghi rõ điều kiện vận hành: không khí không tự cháy nổ, không mang chất ăn mòn, không chứa vật liệu kết dính, nồng độ bụi và hạt không vượt quá 150 mg/m³ và nhiệt độ không cao hơn 80°C. Nếu hệ thống của bạn vượt các điều kiện này, hãy trao đổi trực tiếp với Nextfan để chọn cấu hình, vật liệu và động cơ phù hợp thay vì tự suy ra từ bảng.

Chi phí: trực tiếp có thật sự rẻ hơn?

Ở cùng một mức công suất nhỏ, quạt trực tiếp thường có giá ban đầu thấp hơn vì ít chi tiết. Nhưng so sánh công bằng cần tính cả vòng đời:

• Chi phí mua: trực tiếp thấp hơn ở công suất nhỏ; ở công suất lớn, hai kiểu phụ thuộc cỡ quạt và thương hiệu motor.
• Chi phí bảo trì: gián tiếp cần thay dây đai, tra dầu gối đỡ; trực tiếp ít hơn nhưng nếu hỏng động cơ thì phải thay cả cụm.
• Chi phí dừng máy: nếu quạt đứng đồng nghĩa dừng dây chuyền, tuổi thọ và khả năng sửa nhanh quan trọng hơn giá mua.

Đó là nhận định theo kinh nghiệm của đội kỹ thuật Nextfan, không phải con số đo đạc. Bảng giá chi tiết từng dòng có ở bài bảng giá quạt ly tâm cao áp Nextfan.

Ví dụ minh họa: ba tình huống chọn kiểu truyền động

Tình huống 1 (minh họa): xưởng cần hút khí sạch cho buồng sấy nhỏ, mặt bằng chật, nhiệt độ dòng khí khoảng 50°C. Đây là điều kiện phù hợp truyền động trực tiếp. Có thể bắt đầu xem model 9-26A theo lưu lượng và cột áp cần.

Tình huống 2 (minh họa): hệ thống lọc bụi có nhiều bộ lọc, trở lực lớn, bụi mịn nhưng vận hành 24/7. Cần cột áp trên 6.000 Pa nên vượt dải của 9-26A; xem 9-19D hoặc 9-26D truyền động qua khớp nối. Cách tính trở lực xem bài chọn quạt ly tâm cao áp theo lưu lượng và cột áp.

Tình huống 3 (minh họa): thổi gió cho dây chuyền cần chỉnh lưu lượng theo từng sản phẩm, công suất vài HP. Dòng QLGT dùng dây đai cho phép đổi puly để chỉnh vòng tua, hoặc dùng biến tần để chỉnh tinh hơn.

Bảo dưỡng đúng cách cho từng kiểu

Quạt trực tiếp

• Kiểm tra rung và tiếng ồn bạc đạn động cơ theo lịch.
• Vệ sinh cánh quạt, tránh bụi bám làm lệch tâm.
• Theo dõi dòng điện; dòng tăng bất thường báo hiệu nghẹt đường gió hoặc hỏng bạc đạn.

Quạt gián tiếp

• Kiểm tra độ căng dây đai hoặc độ đồng tâm khớp nối.
• Tra dầu hoặc mỡ gối đỡ theo khuyến cáo.
• Kiểm tra cân bằng động sau khi vệ sinh hoặc thay cánh; bài vì sao phải cân bằng động cánh quạt ly tâm giải thích lý do.

Với hệ thống hút bụi, lịch bảo trì chung được nêu trong bài bảo trì quạt hút bụi: ổ bi, dây đai, cân bằng động.

Checklist hỏi nhà cung cấp trước khi chốt

1. Điểm làm việc (lưu lượng, cột áp) của model đề xuất nằm ở đâu trên đường đặc tính, có còn dự phòng không?
2. Nhiệt độ và thành phần dòng khí tối đa mà cấu hình này chịu được là bao nhiêu?
3. Motor thương hiệu gì, cấp bảo vệ nào, bảo hành bao lâu?
4. Cánh quạt đã cân bằng động chưa, có biên bản hoặc thông số rung không?
5. Vật liệu thân, cánh và lớp sơn hoặc inox cụ thể là gì?
6. Phụ kiện đi kèm như đế, khớp nối mềm, cửa thăm, lưới chắn có nằm trong giá không?

Sáu câu hỏi này giúp so sánh các báo giá trên cùng một mặt bằng, tránh trường hợp báo giá rẻ hơn nhưng thiếu phụ kiện hoặc dùng motor khác thương hiệu.

Câu hỏi thường gặp

Quạt trực tiếp có chạy được khí nóng không?
Trang sản phẩm 9-26A khuyến cáo dòng khí dưới 80°C. Nếu khí nóng hơn, nên xem dòng gián tiếp và trao đổi với Nextfan về vật liệu, động cơ.

Quạt gián tiếp có ồn hơn không?
Độ ồn phụ thuộc chủ yếu vào vòng tua và cỡ quạt hơn là kiểu truyền động. Dòng QLGT và 9-26A đều chạy vòng tua cao ở cấu hình 2 cực, nên cần tính biện pháp giảm ồn khi lắp gần khu làm việc.

Có thể đổi từ trực tiếp sang gián tiếp sau này không?
Không đổi tại chỗ được vì cấu tạo khác nhau. Nếu dự kiến nâng công suất hoặc điều kiện khí thay đổi, nên chọn kiểu gián tiếp ngay từ đầu.

Nextfan có nhận sản xuất theo yêu cầu không?
Có. Nextfan sản xuất trực tiếp và nhận chế tạo theo thông số, vật liệu riêng; bảo hành sản phẩm hiện ghi 12 tháng.

Xem toàn bộ các dòng tại danh mục quạt ly tâm cao áp. Cần tư vấn chọn kiểu truyền động cho hệ thống của bạn, gọi hotline/Zalo 0913.834.085 hoặc email kt.nextfan@gmail.com.

Xem thêm: giải mã ký hiệu quạt ly tâm 9-19, 9-26 và hậu tố A, C, D và quạt ly tâm cao áp bị rung, nóng motor, gió yếu.
