Thiết kế thông gió áp âm cho nhà xưởng: quạt hút kết hợp cooling pad

Quạt hút đưa không khí ngoài trời vào xưởng nhưng không làm giảm nhiệt độ của luồng gió đó. Khi ngoài trời quá nóng, thông gió thuần túy không đủ mát. Giải pháp phổ biến là thông gió áp âm: quạt hút ở một đầu xưởng, tấm làm mát cooling pad ở đầu đối diện. Không khí nóng bị hút ra, gió ngoài trời buộc phải đi qua tấm cooling pad ướt, được làm mát bằng bay hơi rồi mới vào xưởng. Bài này giải thích nguyên lý, cách bố trí và các lưu ý thiết kế.

Nextfan sản xuất trực tiếp quạt hút công nghiệp, hơn 15 năm kinh nghiệm và trên 500 công trình. Nội dung dưới đây là nguyên tắc thiết kế thông dụng, khi thi công thật cần khảo sát để hiệu chỉnh.

Thông gió áp âm là gì

Áp âm nghĩa là áp suất bên trong xưởng thấp hơn nhẹ so với bên ngoài. Khi quạt hút khí ra, bên trong xưởng giảm áp, không khí từ ngoài bị hút vào qua các khe hở. Nếu xưởng được bịt kín các khe khác và chỉ chừa cửa lấy gió qua tấm cooling pad, toàn bộ gió vào xưởng sẽ phải đi qua tấm làm mát. Đây là điểm khác biệt so với thông gió thông thường, nơi gió có thể lọt vào từ mọi hướng.

Cách tấm cooling pad làm mát

Tấm cooling pad có cấu trúc rỗng dạng tổ ong, được nước chảy thấm liên tục. Khi gió nóng khô đi qua, nước bay hơi và lấy nhiệt từ không khí nên nhiệt độ gió giảm. Mức giảm phụ thuộc vào độ ẩm ngoài trời: trời càng khô, hiệu quả càng cao. Khi độ ẩm không khí rất cao, hiệu quả bay hơi giảm.

Các thành phần của hệ thống

• Quạt hút công nghiệp: thường dùng quạt hút vuông, lắp thành hàng trên tường cuối xưởng.
• Tấm cooling pad và khung: lắp trên tường đầu xưởng đối diện với quạt.
• Hệ thống cấp nước: máng phân phối nước phía trên tấm, bể thu nước ở dưới, bơm tuần hoàn.
• Bộ điều khiển: bật tắt quạt và bơm theo nhiệt độ hoặc theo thời gian.

Các giải pháp làm mát bằng nước khác của Nextfan xem tại chuyên mục máy làm mát và quạt hơi nước công nghiệp.

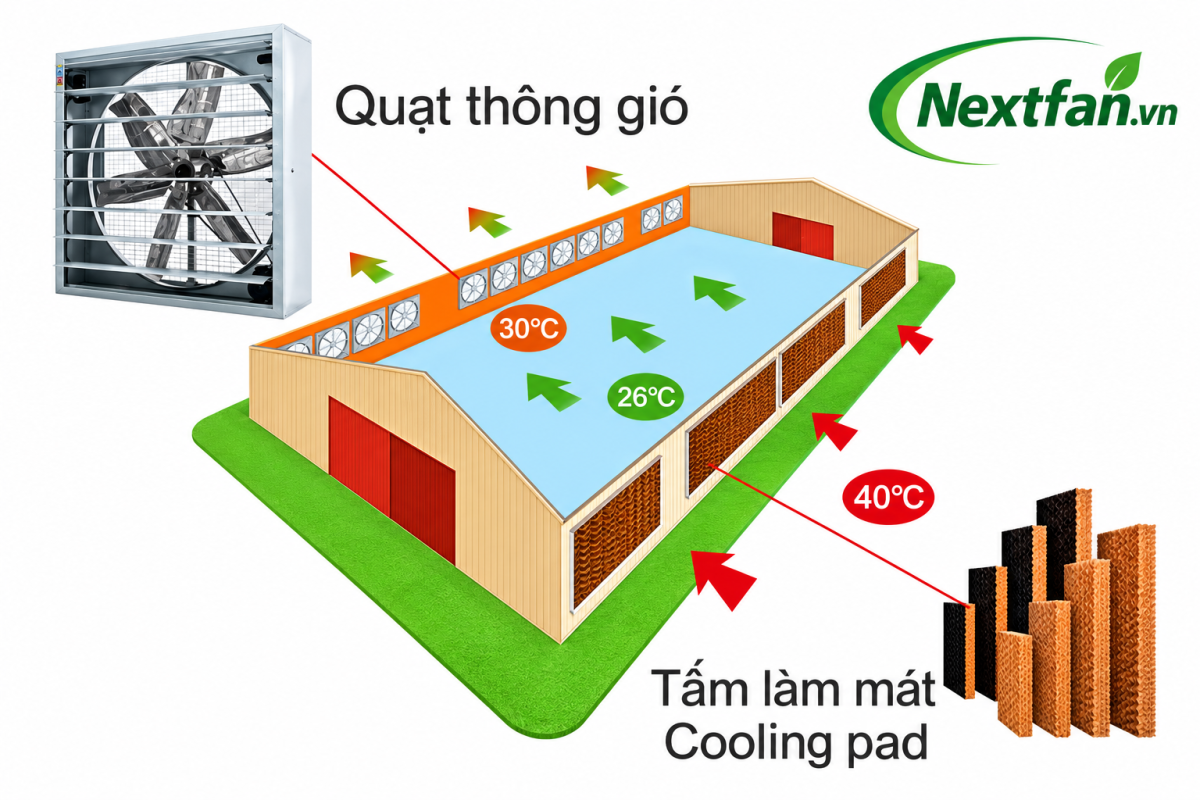

Nguyên tắc bố trí quạt và tấm cooling pad

1. Đặt quạt và pad ở hai đầu đối diện: luồng gió đi dọc xưởng, quét qua khu làm việc từ pad đến quạt.
2. Bịt kín các khe hở khác: cửa, khe mái, cửa sổ không cần thiết. Gió lọt từ chỗ khác sẽ không được làm mát và làm giảm hiệu quả hệ thống.
3. Chiều dài xưởng vừa phải: theo kinh nghiệm thiết kế, khoảng cách từ pad đến quạt không nên quá dài, thường khoảng 40 m trở lại. Xưởng dài hơn nên chia vùng, vì gió bị nóng dần trên đường đi.
4. Diện tích tấm pad đủ lớn: tốc độ gió qua mặt pad nên thấp, thường khoảng 1 – 2 m/s, để gió có đủ thời gian trao đổi nhiệt ẩm và giảm tổn áp.
5. Tính lưu lượng quạt trước: lưu lượng tổng cần xác định theo thể tích và nhiệt tỏa ra, xem bài cách tính lưu lượng và số lượng quạt hút theo diện tích nhà xưởng. Diện tích pad suy ra từ lưu lượng này.

Ví dụ minh họa cách suy diện tích pad

Giả sử cần lưu lượng tổng 48.000 m³/h (13,3 m³/s) và chọn tốc độ gió qua pad 1,5 m/s. Diện tích pad cần khoảng 13,3 ÷ 1,5 ≈ 8,9 m². Đây chỉ là ví dụ minh họa cách tính. Số liệu thật cần được thiết kế theo công trình.

Ứng dụng phù hợp

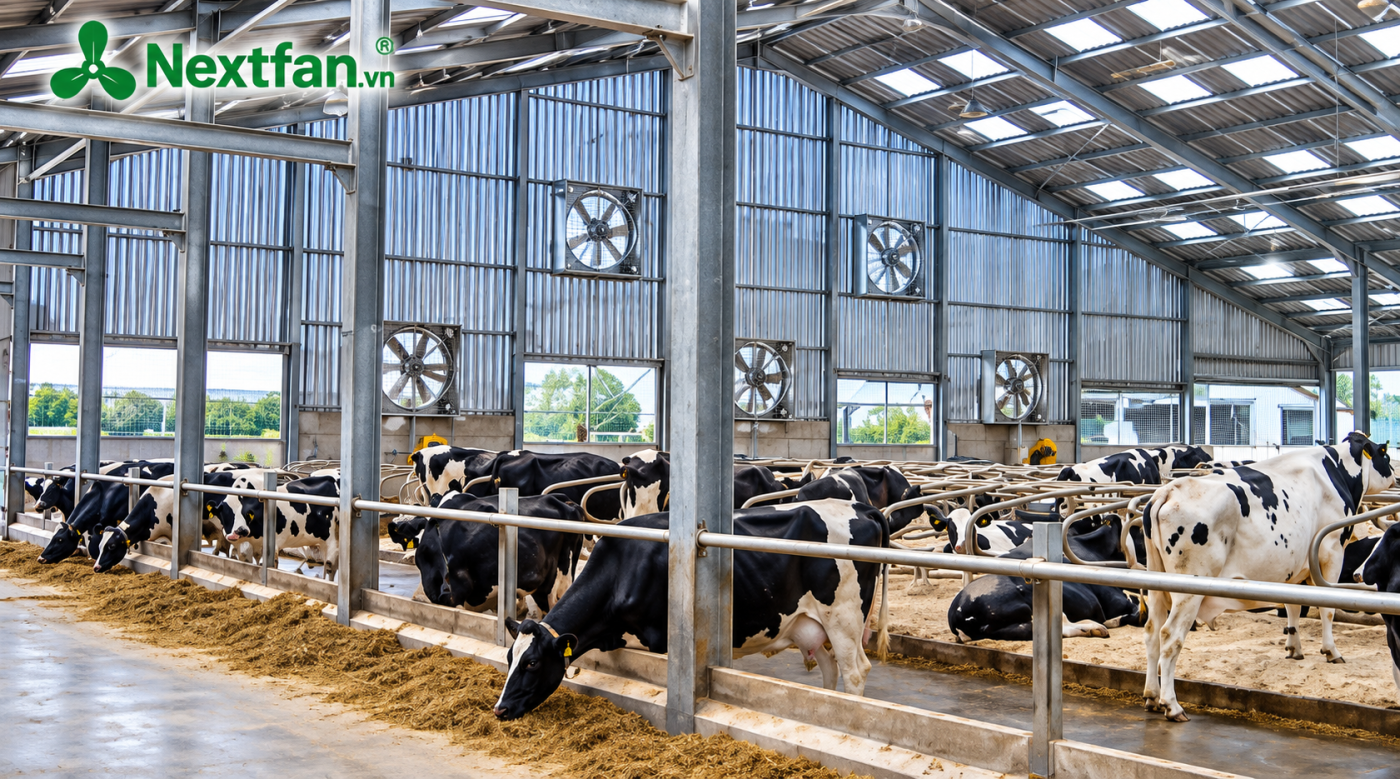

• Chuồng trại chăn nuôi: hệ thống quạt hút một đầu, pad ở đầu kia là mô hình rất phổ biến.
• Xưởng may, xưởng đóng gói, kho nóng: cần mát cho công nhân nhưng không dùng điều hòa trung tâm.
• Nhà kính và nhà màng: cần hạ nhiệt cho cây trồng.

Lưu ý vận hành và bảo trì

• Cấp nước sạch, tránh cặn vôi bám làm tắc tấm pad. Vệ sinh máng nước và bể định kỳ.
• Trước khi tắt hệ thống, cho bơm dừng trước và quạt chạy thêm một lúc để tấm pad khô, hạn chế rêu và mùi.
• Kiểm tra dây curoa, vòng bi quạt, độ kín cửa lấy gió theo hướng dẫn bảo trì, bảo dưỡng quạt hút công nghiệp.
• Giữ độ ẩm trong xưởng ở mức chấp nhận được. Hệ thống không phù hợp với sản xuất cần độ ẩm rất thấp.

Khi nào chọn hệ thống áp âm, khi nào chọn quạt hơi nước

Hệ thống áp âm cooling pad phù hợp xưởng kín, rộng, có thể bố trí quạt và pad ở hai đầu. Quạt hơi nước (máy làm mát di động hoặc treo, thổi trực tiếp) phù hợp khi cần làm mát cục bộ hoặc xưởng khó kín. Tham khảo thêm tại chuyên mục quạt hơi nước công nghiệp Nextfan. Việc chọn loại quạt hút xem bảng ở bài so sánh quạt hút vuông, quạt hút mái, quạt hướng trục và quạt ly tâm.

Câu hỏi thường gặp

Hệ thống cooling pad có hạ nhiệt được bao nhiêu độ?

Phụ thuộc nhiệt độ và độ ẩm ngoài trời, thiết kế pad, lưu lượng gió. Trời nóng khô hiệu quả cao hơn trời nóng ẩm. Nextfan tư vấn theo điều kiện thực tế của công trình.

Có cần che kín toàn bộ xưởng không?

Càng kín càng tốt. Các khe hở lớn khiến gió không đi qua pad và hệ thống giảm hiệu quả.

Có dùng quạt hút mái trong hệ thống này được không?

Hệ thống áp âm thường dùng quạt tường. Xưởng cao và mái nóng có thể kết hợp quạt mái để thải nhiệt tầng cao, cần thiết kế cân bằng để gió vẫn đi qua pad. Xem thêm quạt hút mái nhà xưởng.

Cần thiết kế hệ thống cho xưởng của bạn? Gửi kích thước và nhiệt độ hiện tại cho Nextfan để được tư vấn.
