Cách tính diện tích tấm cooling pad và số quạt cho nhà xưởng

Khi thiết kế hệ thống làm mát áp âm, hai câu hỏi đầu tiên luôn là: cần bao nhiêu quạt hút và tấm cooling pad phải rộng bao nhiêu mét vuông. Tấm quá nhỏ làm gió đi qua nhanh, giảm hiệu quả làm mát và tăng trở lực. Bài này hướng dẫn cách tính theo từng bước, kèm ví dụ minh họa. Hệ thống tổng thể xem tại trang hệ thống làm mát nhà xưởng bằng tấm cooling pad.

Nguyên tắc: lưu lượng quạt quyết định diện tích tấm

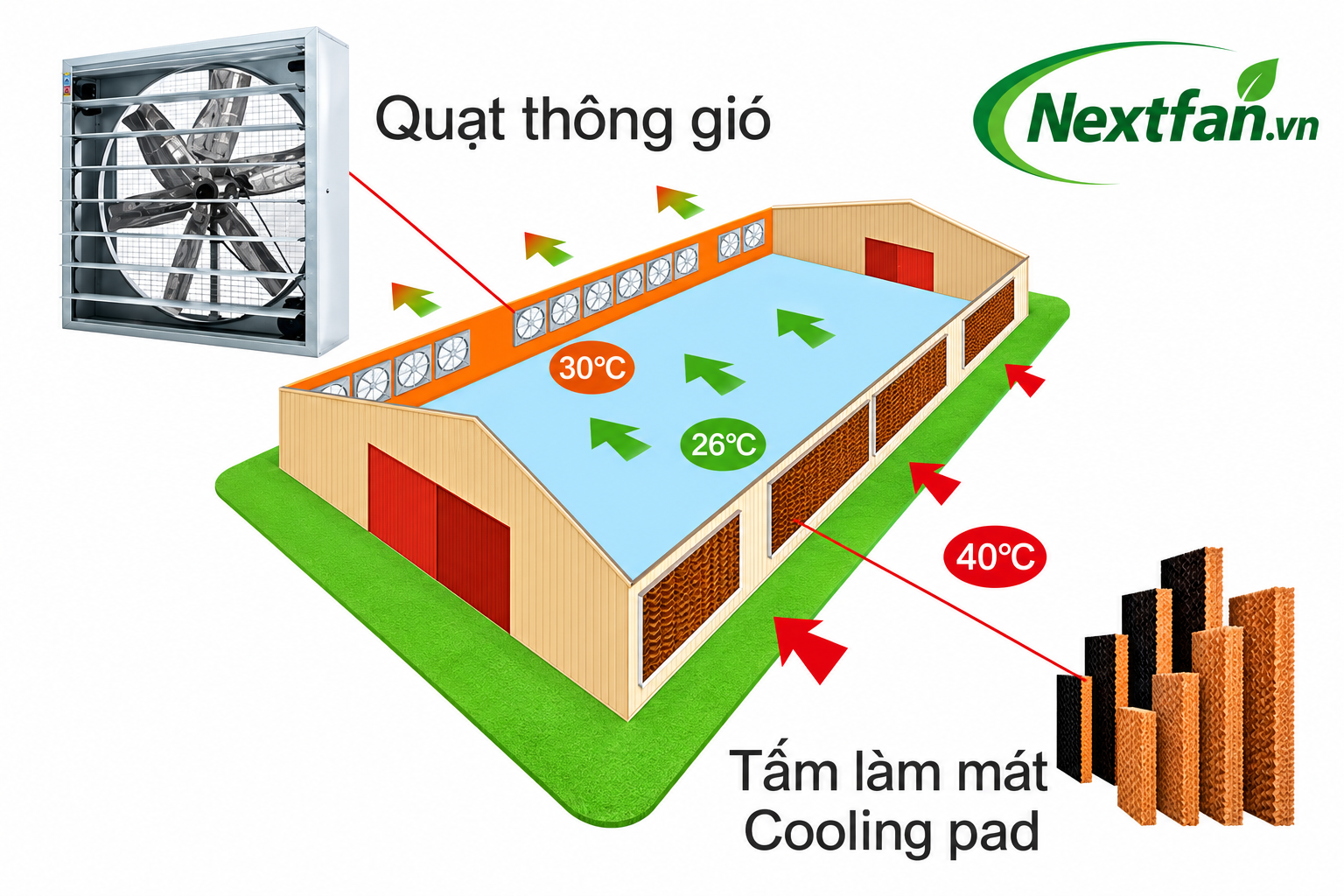

Trong hệ thống áp âm, toàn bộ không khí quạt hút ra phải đi vào qua tấm cooling pad. Vì vậy diện tích tấm được tính từ tổng lưu lượng quạt và tốc độ gió qua mặt tấm:

Diện tích tấm (m²) = Tổng lưu lượng quạt (m³/giây) ÷ Tốc độ gió qua tấm (m/giây)

Tốc độ gió qua tấm thường được nhà sản xuất khuyến nghị trong một khoảng, phụ thuộc loại tấm và độ dày. Hãy lấy giá trị từ catalogue của loại tấm bạn dùng, thay vì dùng một con số cố định cho mọi trường hợp.

Bước 1: tính tổng lưu lượng gió cần thiết

Lấy thể tích nhà xưởng nhân với số lần thay đổi không khí mỗi giờ, giống cách tính quạt hút thông thường. Chi tiết xem bài cách tính lưu lượng và số lượng quạt hút theo diện tích nhà xưởng. Số lần thay đổi không khí phụ thuộc nhiệt tải, mật độ máy và mức nóng của xưởng, cần khảo sát thực tế.

Bước 2: chọn quạt và số lượng

Chia tổng lưu lượng cho lưu lượng thực tế của một quạt (đã trừ hao do tấm và lưới) rồi làm tròn lên. Quạt thường là quạt hút vuông hoặc quạt hướng trục, xem quạt hút vuông công nghiệp.

Bước 3: tính diện tích tấm

Ví dụ minh họa (số liệu giả định, không phải công trình thực tế):

• Xưởng 40 × 20 × 6 m = 4.800 m³.
• Giả định cần 15 lần thay đổi không khí mỗi giờ: 4.800 × 15 = 72.000 m³/h.
• Đổi sang m³/giây: 72.000 ÷ 3.600 = 20 m³/giây.
• Giả định tốc độ gió qua tấm là 1,25 m/giây: 20 ÷ 1,25 = 16 m² tấm.
• Nếu tấm cao 2 m, chiều dài tấm cần khoảng 8 m.

Giá trị 15 lần/giờ và 1,25 m/giây ở trên chỉ để minh họa cách tính. Khi thiết kế thật, hãy dùng thông số của loại tấm và quạt đã chọn.

Bố trí tấm và quạt

• Đặt tấm ở một đầu nhà xưởng, quạt ở đầu đối diện để gió đi suốt chiều dài xưởng.
• Tránh đặt tấm ở phía có nhiều bụi, khói hoặc gần nguồn khí thải.
• Chừa không gian phía ngoài tấm để cấp nước và bảo trì.
• Khoảng cách giữa tấm và quạt càng xa, nhiệt độ càng tăng dọc đường gió, nên với xưởng rất dài có thể cần chia vùng.

Các lỗi thường gặp

• Tính quạt mà quên tính tấm, khiến tấm quá nhỏ.
• Không có cửa phụ hoặc khe cấp gió bù ngoài tấm khi cần.
• Dùng tốc độ gió qua tấm quá cao làm giảm hiệu quả bay hơi và kéo theo giọt nước vào xưởng.
• Bỏ qua điều kiện khí hậu: cooling pad làm mát tốt nhất ở nơi khô nóng, xem bài cooling pad phù hợp nhà xưởng nào.
