Kết hợp quạt trần HVLS, quạt hút và cooling pad: thiết kế làm mát nhà xưởng

Nhiều chủ xưởng hỏi: nên mua quạt trần HVLS, quạt hút hay cooling pad? Câu hỏi này giống như hỏi nên mua máy cắt, máy hàn hay máy dập: ba thiết bị làm ba việc khác nhau. Quạt hút đưa khí nóng ra ngoài, cooling pad (tấm làm mát bay hơi) đưa khí mát vào, còn quạt trần HVLS khuấy không khí bên trong để người làm việc cảm nhận được gió. Dùng đúng chỗ, ba thiết bị bổ sung cho nhau; dùng sai chỗ, bạn tốn tiền mà xưởng vẫn nóng. Bài này giúp bạn quyết định nên dùng thiết bị nào, khi nào kết hợp, và đặt chúng ra sao.

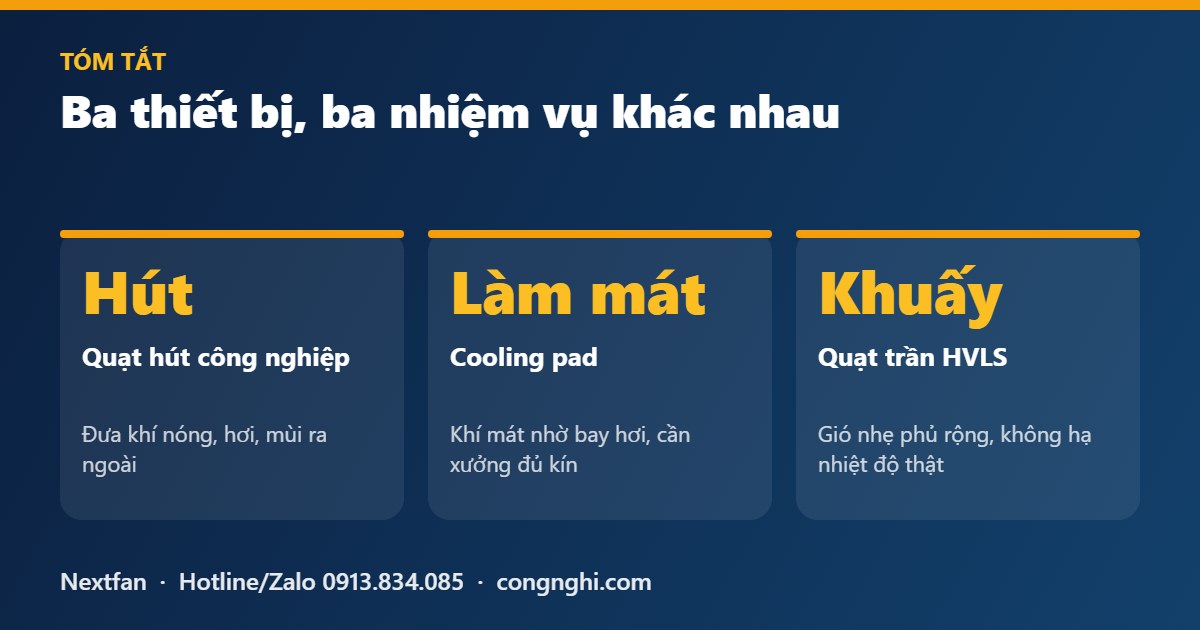

Mỗi thiết bị giải quyết một vấn đề khác nhau

Hiểu bảng này là bước quan trọng nhất. Rất nhiều thất vọng đến từ việc kỳ vọng một thiết bị làm công việc của thiết bị khác.

Nhiệt trong xưởng đến từ đâu

Trước khi chọn thiết bị, hãy xác định nguồn nhiệt chính:

1. Mái tôn nóng: bức xạ nhiệt xuống dưới. Giải pháp ưu tiên là cách nhiệt mái và hút khí nóng tích dưới mái, xem bài chống nóng mái tôn nhà xưởng.
2. Máy móc và quy trình sinh nhiệt: lò, máy ép, máy nén. Giải pháp là hút tại nguồn.
3. Mật độ người cao: cần lưu thông khí và gió, nơi HVLS phát huy tác dụng.
4. Độ ẩm cao: mồ hôi khó bay hơi. Ở đây cần thông gió và gió lưu thông; cooling pad ít hiệu quả hơn.

Tình huống 1: xưởng mái tôn, thoáng, ít nhiệt máy

Đây là kiểu xưởng cơ khí nhẹ, kho, xưởng đóng gói. Nhiệt chủ yếu đến từ mái và người. Chỉ cần HVLS kết hợp quạt hút mái hoặc cửa thông gió thường đã cải thiện rõ. Quạt hút mái đưa khí nóng tích dưới mái ra, HVLS tạo gió ở tầng làm việc. Nếu muốn tìm hiểu quạt hút mái, xem bài quạt hút mái nhà xưởng: các loại, cách lắp và lưu ý.

Tình huống 2: xưởng nhiều nhiệt máy, mật độ cao

Xưởng ép nhựa, dệt, in, sấy: nhiệt sinh ra liên tục. Ưu tiên số một là hút khí nóng tại nguồn bằng quạt hút công nghiệp, rồi bổ sung gió. Bạn có thể tham khảo danh mục quạt hút công nghiệp để chọn quạt theo lưu lượng. Cooling pad cân nhắc nếu xưởng đủ kín để tạo áp âm. HVLS đặt sau cùng để chia đều khí mát cho khu làm việc.

Tình huống 3: xưởng kín, cần khí mát hơn nhiệt độ ngoài trời

Khi cần hạ nhiệt độ thực tế (không chỉ tạo cảm giác mát), phương án thường gặp là cooling pad kết hợp quạt hút: quạt hút tạo áp âm, không khí ngoài trời đi qua tấm cooling pad ướt, bay hơi nước và mát hơn trước khi vào xưởng. Thiết kế này đòi hỏi xưởng đủ kín để khí đi đúng đường. Chi tiết xem bài thiết kế thông gió áp âm: quạt hút kết hợp cooling pad. Về chi phí, hệ thống làm mát nhà xưởng cooling pad của Nextfan có mức tham khảo từ 100 triệu đồng cho khoảng 500 m², chi tiết tại trang hệ thống làm mát nhà xưởng cooling pad.

Nên đặt quạt HVLS ở đâu khi đã có cooling pad

Đây là chỗ nhiều thiết kế bị bỏ sót. Luồng khí mát từ cooling pad đi theo một đường ổn định từ phía pad đến phía quạt hút. Nếu đặt HVLS ngay trên đường đi đó và chạy tốc độ cao, gió xoáy có thể làm rối luồng khí. Vài nguyên tắc nên tham khảo:

• Đặt HVLS ở khu làm việc chính, không đặt sát mặt tiếp xúc với pad.
• Chạy HVLS ở tốc độ thấp đến trung bình để hỗ trợ trộn đều khí mát, không đảo luồng.
• Để kỹ thuật tính luồng khí trước khi chốt vị trí, vì mỗi mặt bằng một khác.

Cách tính diện tích tấm cooling pad và số quạt hút theo xưởng có trong bài cách tính diện tích tấm cooling pad và số quạt cho nhà xưởng.

Khi nào cooling pad không phải lựa chọn đúng

• Vùng và mùa có độ ẩm rất cao: không khí khó nhận thêm hơi nước, hiệu quả làm mát giảm. Xem phân tích ở bài làm mát nhà xưởng ở vùng nóng ẩm: cooling pad hay giải pháp khác.
• Xưởng không thể đóng kín: mở nhiều cửa lớn làm khí đi sai đường.
• Quy trình sợ ẩm: giấy, bột, linh kiện điện tử, thực phẩm khô. Nên cân nhắc kỹ trước khi thêm hơi nước vào không khí.

Trong những trường hợp đó, kết hợp quạt hút và HVLS thường là hướng an toàn hơn.

Thứ tự đầu tư hợp lý khi ngân sách có hạn

1. Thông gió hút khí nóng: thường rẻ nhất trên mỗi m² và cải thiện nền tảng.
2. Quạt HVLS: chi phí quy đổi thấp trên mỗi mét vuông, xem các dòng quạt trần HVLS Nextfan từ 18,3 triệu.
3. Cooling pad: đầu tư lớn hơn, phù hợp xưởng kín và khí hậu khô hơn.

Thứ tự này không cố định, nhưng giúp bạn tránh mua thiết bị đắt nhất trước khi nền thông gió được giải quyết.

Ví dụ bố trí cho một xưởng 1.800 m²

Giả sử xưởng cơ khí rộng 1.800 m², mái tôn, trần cao, có khu gia công nóng ở một đầu. Một cách tiếp cận hợp lý:

1. Đặt quạt hút công nghiệp gần khu gia công nóng để đưa khí nóng ra ngoài ngay tại nguồn.
2. Lắp quạt hút mái hoặc cửa thông gió để thoát khí nóng tích dưới mái.
3. Chia xưởng thành hai khu, mỗi khu khoảng 900 m², đặt mỗi khu một quạt HVLS cỡ lớn. Ví dụ HVLS 6200 (diện tích tham chiếu khoảng 1.000 m²) cho mỗi khu.
4. Nếu cần hạ nhiệt độ thực tế và xưởng có thể đóng kín tương đối, cân nhắc thêm cooling pad ở đầu đón gió, đối diện quạt hút.

Đây chỉ là minh họa cách suy nghĩ, không phải thiết kế cho công trình của bạn. Vị trí máy, hướng nắng, hướng gió và kết cấu mái đều làm thay đổi phương án.

Bốn lỗi thường gặp khi kết hợp nhiều thiết bị

• Mua HVLS rồi mới phát hiện xưởng vẫn nóng: vì nguồn nhiệt chưa được hút đi. HVLS không thay thế thông gió.
• Lắp cooling pad nhưng để nhiều cửa lớn mở: khí không đi qua pad nên hiệu quả giảm.
• Đặt HVLS ngay trên luồng khí của pad với tốc độ cao: làm rối luồng khí mát.
• Quên tính tổng điện năng: chỉ nhìn giá thiết bị mà bỏ qua chi phí vận hành của cả hệ thống.

Chi phí điện của cả hệ thống

Khi kết hợp nhiều thiết bị, hãy cộng điện năng của tất cả. Ví dụ ước tính cho quạt HVLS: 1,2 kW chạy 10 giờ mỗi ngày, 26 ngày mỗi tháng tiêu thụ tối đa khoảng 312 kWh. Hãy cộng thêm điện của quạt hút và bơm nước cooling pad để có bức tranh đầy đủ. Một lợi thế của HVLS là tiêu thụ điện thấp hơn so với số lượng quạt nhỏ cần thay thế.

Câu hỏi thường gặp

Có cần mua cả ba thiết bị không?

Không. Chọn theo nguồn nhiệt và điều kiện xưởng. Nhiều xưởng chỉ cần quạt hút cộng HVLS.

HVLS có thay được quạt hút không?

Không. HVLS khuấy không khí bên trong, quạt hút đưa khí nóng và hơi ra ngoài. Hai việc khác nhau.

Cooling pad có hợp với khí hậu miền Nam không?

Phụ thuộc mùa và độ ẩm. Mùa khô nắng nóng hiệu quả tốt hơn mùa mưa. Cần tính theo từng công trình.

Ai thiết kế giúp phối hợp ba thiết bị?

Kỹ thuật Nextfan khảo sát và đề xuất phương án kết hợp theo mặt bằng và ngân sách của bạn.

Nhờ Nextfan khảo sát và tư vấn

Mỗi công trình có chiều cao trần, kết cấu mái và mật độ vật cản khác nhau, nên cách chắc chắn nhất là để kỹ thuật xem trực tiếp. Hãy gửi cho Nextfan mặt bằng, chiều cao trần, nguồn điện và nhu cầu sử dụng, chúng tôi sẽ đề xuất size, số lượng và vị trí lắp.

Nextfan sản xuất trực tiếp, hơn 15 năm kinh nghiệm, trên 500 công trình.
